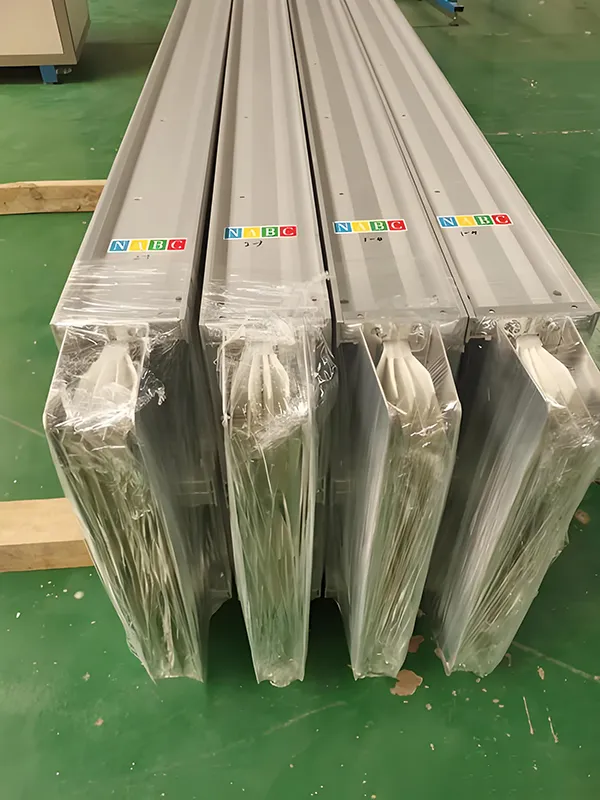

Lavspændings Sandwich Busway

På grund af dens kompakte struktur, fremragende varmeafledning og robuste strømbærende kapacitet er Low Voltage Sandwich Busway dukket op som det almindelige valg i moderne strømdistributionssystemer.

Kernestruktur og isoleringskonfiguration

• Ledermateriale: Elektrolytisk kobber med høj renhed (renhed ≥ 99,9%); overfladen kan eventuelt være sølvbelagt eller fortinnet for at øge ledningsevnen og oxidationsmodstanden.

Isoleringsmaterialer:

•Standardtype: Anvender klasse B-isoleringsmaterialer eller højere (temperaturmodstand: 130°C)—såsom polyesterfilm, glimmertape osv.—for at sikre langsigtet driftssikkerhed.

•Brandsikker type: Anvender et kompositlag af glimmertape og keramificerende silikonegummi, der er i stand til at opretholde isoleringsevnen selv under høje temperaturer fra 600°C til 1000°C.

• Vandtæt/korrosionsbestandig type: Har indkapsling via klasse H polyester-imid eller epoxyharpiksstøbning; isoleringsklassen når klasse H (180°C), hvilket giver en levetid på over 50 år.

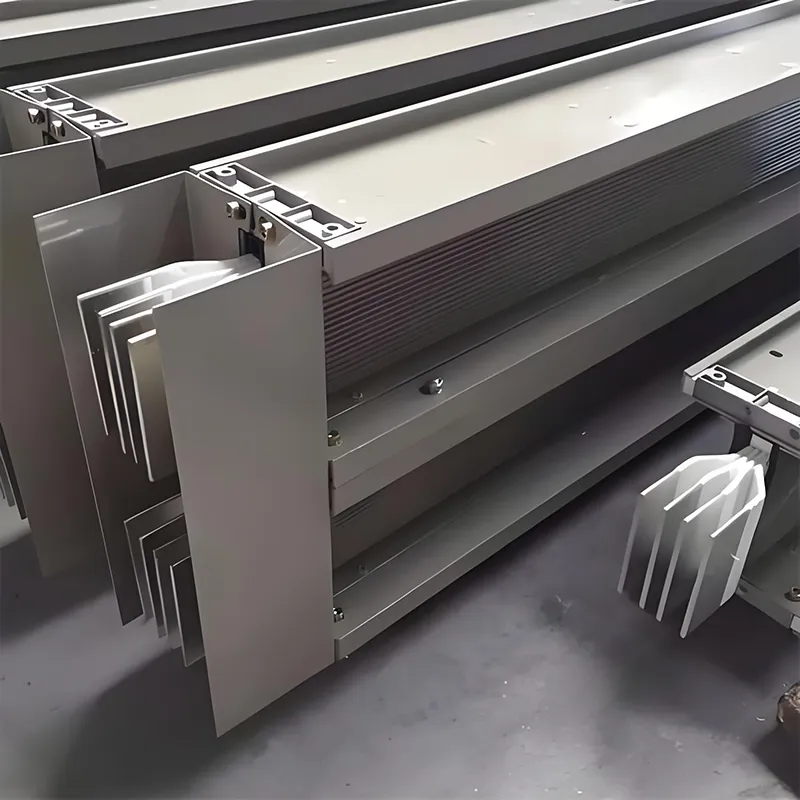

• "Sandwich"-strukturkarakteristika: Faseledere er tæt stablet og komprimeret uden luftspalter; samlingen er fuldt indkapslet og støbt under tryk, hvilket reducerer reaktans og spændingsfald markant.

Vigtige elektriske og sikkerhedsparametre

Temperaturstigning og termisk ydeevnekontrol

Temperaturstigningsgrænser (ved en omgivelsestemperatur på 40°C):

Tilslutningsklemmer: ≤ 60 K (dvs. maksimalt 100°C)

Metalkabinet: ≤ 30 K (dvs. maksimalt 70°C)

Isoleringsoverflade: ≤ 40 K (dvs. maksimalt 80°C)

Varmeafledningsmekanisme:

Varme genereret af lederne ledes gennem isoleringslaget til metalindkapslingen, hvor den efterfølgende afledes via konvektion og stråling.

Aluminiumslegeringskabinettet har et integreret køleplade-finnedesign, som forbedrer varmeafledningseffektiviteten med over 30 %.

Termiske udholdenhedsgrænser:

Standardtype: Langtidsdriftstemperatur ≤ 130°C

Brandsikker type: I stand til at opretholde kontinuerlig strømforsyning i over 90 minutter ved 960°C

Støbeharpikstype: I stand til stabil drift inden for et miljøtemperaturområde på -40°C til 130°C

Beskyttelsesklasse (IP-kode) og relevante miljøer

Mekaniske og installationskarakteristika

Indkapslingsmateriale:

Aluminiumslegering: Let, korrosionsbestandig og tilbyder fremragende varmeafledning; velegnet til brug som en beskyttende jordleder (PE).

Koldvalset stål: Høj strukturel styrke; når den er belagt med brandhæmmende maling, er den velegnet til brandhæmmende applikationer.

Harpiksstøbning: Har et ikke-metallisk kabinet og giver omfattende "fire-vejs beskyttelse" - vandtætning, korrosionsbestandighed, eksplosionsbestandighed og støvtætning.

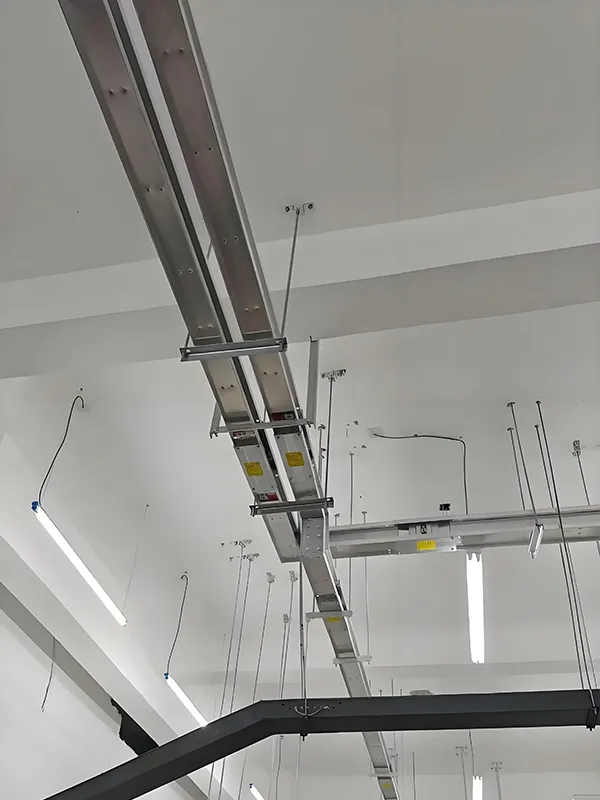

Installationsmetode:

Understøtter vandret eller lodret ophængsmontering med et justerbart toleranceområde på ±4 mm.

Støtte/bøjleafstand: ≤3m for lige sektioner; ≤1,5m for buede sektioner.

Forbindelsesteknologi:

Enkeltbolt hurtig forbindelse: Udstyret med en momentkontrolmekanisme for at sikre minimal kontaktmodstand.

Intelligente konnektorer: Understøtter vedligeholdelsesovervågningsfunktioner, og reducerer derved risikoen for driftssvigt.

Udvidelse af specialiserede teknologier

Brandsikker samleskinnekanal (NH-type)‌

Brandmodstandsevne: Valgbare muligheder på 1 time, 1,5 timer, 2 timer eller 3 timer

Termisk isoleringslag: Aluminiumsilikatfiberfilt (temperaturmodstand: 1250°C)

Udvendig belægning: Intumescent brandhæmmende maling; øger hurtigt den termiske ledningsevne ved brand udsættelse for at forsinke varmeoverførsel

Vandtæt samleskinnekanal (harpiksstøbt type)‌

Beskyttelsesklasse: IP67–IP68

Isoleringsmateriale: Umættet polyesterharpiks + uorganiske fyldstoffer, integreret støbt

Anvendelsesscenarier: Jernbanetransit, kemiske anlæg, kystanlæg og andre ætsende eller fugtige miljøer

Intelligent samleskinnekanal

Integrerer temperaturmåling, strømovervågning og lækalarmmoduler.

Understøtter RS485 eller trådløs transmission til integration i Building Automation Systems.

FAQ

1. Hvad er en Low Voltage Sandwich Busway?

En Low Voltage Sandwich Busway er et kompakt busway-strømfordelingssystem, der bruger tæt stablede ledere med isolering mellem faser, hvilket giver høj strømkapacitet, lav impedans og effektiv kraftoverførsel til moderne bygninger og industrielle faciliteter.

2. Hvad er fordelene ved en sandwichbusway sammenlignet med traditionelle kabler?

Sammenlignet med traditionelle kabler tilbyder et sandwichbuskanalsystem bedre varmeafledning, højere strømbærende kapacitet, lettere installation og fleksibel udvidelse, hvilket gør det ideelt til store strømdistributionsprojekter.

3. Hvor er Low Voltage Sandwich Busway almindeligvis brugt?

Det er almindeligt anvendt i datacentre, kommercielle bygninger, fabrikker, lufthavne, indkøbscentre og højhuse, hvor pålidelig og effektiv strømfordeling er påkrævet.

4. Hvilke strømværdier er tilgængelige for lavspændingsbusbanesystemer?

De fleste lavspændingsbuswaysystemer understøtter strømværdier fra 400A til 6300A, afhængigt af projektets krav og systemdesign.

5. Kan busbanen tilpasses til specifikke projekter?

Ja. Professionelle busbaneproducenter og leverandører såsom Fenghua Electric kan levere tilpassede busbaneløsninger baseret på nuværende kapacitet, installationsmiljø, beskyttelsesniveau og projektlayout.

6. Er sandwichbusway sikker til industriel strømdistribution?

Ja. Lavspændingsbuskanalsystemer af høj kvalitet har stærk isolering, høje beskyttelsesniveauer og pålidelig kortslutningsmodstand, hvilket sikrer sikker og stabil drift.

7. Hvordan vælger jeg en pålidelig busbaneproducent eller leverandør?

Du bør evaluere busway-producentens produktionserfaring, certificeringer, projektcases, tilpasningsevne og tekniske support, før du køber.

8. Hvordan kan jeg få et tilbud på Low Voltage Sandwich Busway?

For at få en nøjagtig lavspændingsbusbanepris skal du normalt give detaljer såsom strømstyrke, busbanelængde, installationstype og projekttegninger til leverandøren.
