Copper Conductor Sandwich Busway

Copper Conductor Sandwich Busway er en højeffektiv kraftoverførselsløsning specielt udviklet til moderne strømdistributionssystemer. Ved at bruge højrente elektrolytiske kobberledere og en "sandwich"-struktur med tæt stablede faseledere, integrerer den sømløst ledere, isoleringsmaterialer og metalkabinet. Dette design byder på en lang række fordele, herunder høj strømbærende kapacitet, lavt strømtab og installationsfleksibilitet. Produktet er bredt anvendeligt i scenarier med højstrømsstrømforsyning - såsom industrianlæg, højhuse, datacentre og jernbanetransitsystemer - og giver stabil og pålidelig strømtransmissionssikkerhed til en bred vifte af elektriske applikationer.

Tekniske parametre

Kerne tekniske fordele

(I) Kobberledere med høj renhed: Lavere tab, større energieffektivitet

Systemet anvender elektrolytisk kobber af T2-kvalitet med en renhed på ≥99,95 % som ledermateriale. Ved 20°C er resistiviteten ≤0,01724 Ω·mm²/m, og ledningsevnen overstiger 98%. Sammenlignet med standard kobbermaterialer resulterer dette i en reduktion på ca. 5% til 8% i linjetab. Lederoverfladerne kan fortinnes eller forsølves efter ønske; dette øger oxidations- og korrosionsbestandigheden markant, reducerer kontaktmodstanden, sikrer langtidsstabiliteten af ​​forbindelsespunkterne og forlænger effektivt produktets levetid.

(II) "Sandwich" kompakt struktur: Et dobbelt gennembrud inden for rumudnyttelse og energieffektivitet

De trefasede ledere er direkte forbundet med tyndtlagsisoleringsmaterialer og tæt stablet uden luftspalter, hvorved den elektriske afstand komprimeres til kun 6-10 mm. Dette design øger kraftoverførselstætheden pr. pladsenhed med over 40 % og resulterer i en mere kompakt fysisk profil. Som følge heraf opnår den betydelige besparelser i installationsplads, hvilket gør den særligt velegnet til miljøer med begrænset plads, såsom elektriske stigrør og udstyrstætte zoner. Ydermere reducerer denne stramt arrangerede struktur systemreaktansen til kun 40%-60% af den, der findes i traditionelle luftisolerede samleskinnesystemer, hvilket minimerer spændingsfaldet under højstrømsdriftsforhold og forbedrer den samlede effektoverførselseffektivitet.

(III) Højeffektiv varmeafledningsdesign: Lavere temperaturstigning, større stabilitet

Varme genereret af lederne ledes hurtigt gennem isoleringslaget til metalindkapslingen. Når det parres med et kabinet af aluminiumslegering med integrerede varmeafledningsfinner, øges kabinettets overfladeareal med over 30 %, hvilket resulterer i en væsentlig forbedring af varmeafledningseffektiviteten. Visse modeller med høj strømkapacitet har langsgående varmeafledningsriller på indersiden af ​​huset; dette design forbedrer den termiske ledningsevne yderligere, hvilket sikrer, at temperaturstigningen af ​​tilslutningsklemmerne forbliver ≤60K, og at metalhuset forbliver ≤30K, og derved opretholdes stabile driftstemperaturer inden for et sikkert område under langtidsdrift.

(IV) Omfattende beskyttelse for alle scenarier - sikker og pålidelig

Grundlæggende beskyttelse: Huset er konstrueret af aluminium-magnesium-legering eller koldvalset stålplade. Behandlet via anodisering, elektroforese eller elektrostatisk pulverlakering udviser den fremragende korrosionsbestandighed og mekanisk styrke. Med en indtrængningsbeskyttelse (IP) klassificering på IP54 eller højere, beskytter den effektivt mod støv og vandsprøjt, hvilket gør den velegnet til standardmiljøer såsom almindelige fabriksgulve og strømfordelingsrum.

Beskyttelse til specielle miljøer: Tilpassede vandtætte (indkapslede) modeller er tilgængelige. Disse enheder har en fuldt forseglet, integreret indkapsling med umættet polyesterharpiks kombineret med uorganiske fyldstoffer, hvilket opnår en IP-klassificering på IP67-IP68. De er i stand til at fungere stabilt i udendørs omgivelser, undervandsmiljøer og atmosfærer, der indeholder ætsende gasser, og kan prale af en isoleringsaldringslevetid på over 50 år.

Brandsikker beskyttelse: Brandsikre modeller bruger et kompositisoleringslag bestående af glimmertape og keramificerende silikonegummi. Huset er belagt med en opsvulmende (brandudvidende) brandsikker maling; Selv når den udsættes for ekstreme temperaturer på 960°C, kan enheden opretholde strømforsyningen i 1 til 3 timer, hvilket giver kontinuerlig strømsikring til brandsikkerhedskredsløb. Disse produkter overholder nationale standarder såsom GB/T 9978.1-2008.

(V) Modulær installation - Fleksibel og bekvem udvidelse

Med et standardiseret modulært design giver systemet mulighed for hurtig tilslutning på stedet ved hjælp af en enkelt bolt. Hver forbindelse er udstyret med en momentkontrolmekanisme for at sikre minimal kontaktmodstand. Konnektorerne understøtter en justeringstolerance på ±4 mm, hvilket effektivt kompenserer for installationsfejl. Plug-in-enheder kan placeres på et hvilket som helst punkt langs busbanen og understøtter hot-plugging (spændingsførende isætning/fjernelse) - med jordforbindelsen indkoblet først og frakoblet sidst - bedømt til minimum 200 plug-in-cyklusser. Denne fleksibilitet gør det muligt for systemet nemt at tilpasse sig produktionslinjeomkonfigurationer og krav til udstyrsudvidelse, og derved reducere konstruktionsgennemløbstider og vedligeholdelsesomkostninger.

Produktvalgsguide

Applikationsscenarier

(I) Industriel fremstillingssektor

Velegnet til tunge værksteder involveret i bilfremstilling, mekanisk bearbejdning, elektronisk samling og lignende områder, hvilket giver en stabil rygradsstrømforsyning til store maskiner og automatiserede produktionslinjer. Dens egenskaber med lav impedans afbøder effektivt spændingsfald forårsaget af strømudsving, mens dets modulære design letter hyppige produktionslinjejusteringer og udstyrsudvidelse, og derved opfylder de fleksible krav fra industriel produktion.

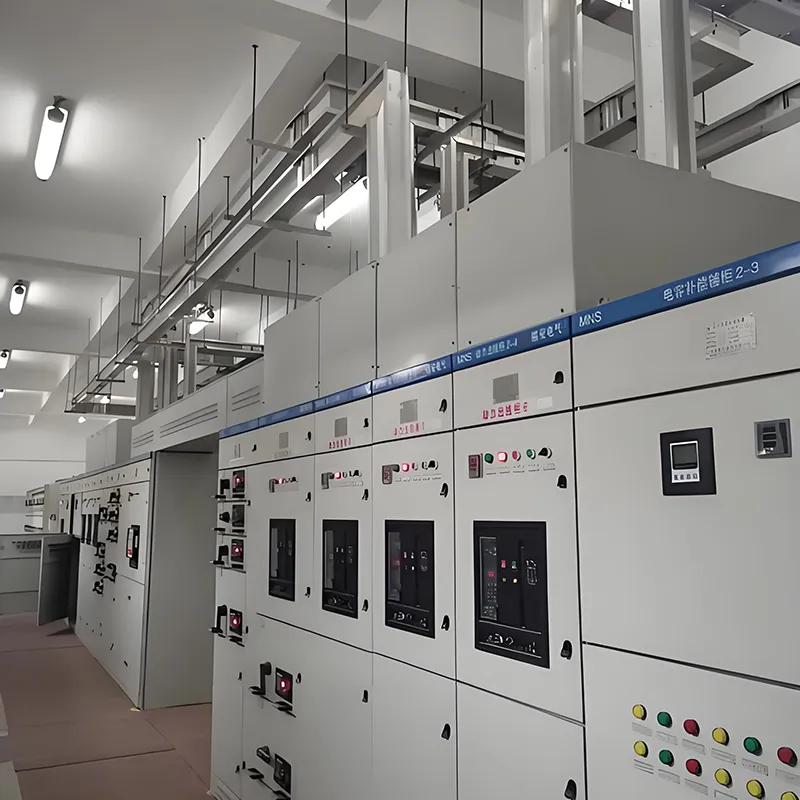

(II) Højhuse og kommercielle komplekser

Disse systemer, der er installeret lodret i elektriske stigrør, fungerer som de primære strømdistributionsledninger for hver etage - en løsning, der anvendes af over 90 % af højhuse. I kommercielle komplekser muliggør de langdistance, højstrømsstrømdistribution, der opfylder de forskellige krav til elektrisk belastning på forskellige steder såsom indkøbscentre, hoteller og kontorbygninger; desuden tilbyder de praktiske aftapningspunkter til strømfordeling, hvilket forenkler fremtidig vedligeholdelse og systemændringer.

(III) Datacentre og sundhedsfaciliteter

Disse systemer giver kontinuerlig og pålidelig strømsikring til missionskritiske belastninger - såsom datacenterservere og medicinsk udstyr - der kræver enestående pålidelighed. Visse intelligente produktmodeller har integreret temperaturføling og strømovervågningsmoduler; understøtter RS485 eller trådløse transmissionsprotokoller, de muliggør fjernbetjening og -vedligeholdelse samt fejlforvarselsfunktioner og sikrer derved uafbrudt strømforsyningskontinuitet.

(IV) Særlige miljøindstillinger

Vandtætte støbeharpiksprodukter er ideelle til fugtige og korrosive miljøer - såsom underjordiske forsyningstunneller, vandbehandlingsanlæg og kystanlæg. Brandsikre produkter er omvendt designet til anvendelse i brandsikkerhedskredsløb og nødstrømssystemer; i tilfælde af brand opretholder de strømforsyningskontinuitet og får derved kritisk tid til personaleevakuering og bjærgning af udstyr.

FAQ

Q1: Hvad er en Copper Conductor Sandwich Busway?

A: Det er et distributionssystem med lav spænding, mellem til høj belastning med tætte T2 kobberledere (≥99,9%) for stabil strøm, lavt tab og pålidelig drift.

Q2: Hvad er dens vigtigste specifikationer?

A: Nominel 1000A, velegnet til ≤1000V systemer. Kobber er fortinnet for lav kontaktmodstand og anti-korrosion. IP54+ beskyttelse, i overensstemmelse med GB 7251 & IEC 61439.

Q3: Hvor er det almindeligt brugt?

A: Ideel til højhuse, industrianlæg, kommercielle centre, datacentre og andre lavspændingsstrømdistributionsapplikationer.

Q4: Hvad er de vigtigste fordele?

A: Høj strømkapacitet, lavt energitab, fremragende varmeafledning, kompakt design og nem installation og udvidelse.

Q5: Er det sikkert og pålideligt?

A: Ja. Den tætte struktur og kobber af høj kvalitet sikrer pålidelig drift, og alle produkter er CCC-certificerede for sikkerhed.

Q6: Kan jeg tilpasse busbanen?

A: Fenghua Electric tilbyder fleksible løsninger til forskellige layouts, længder og kapaciteter. Kontakt os for tilpassede ordrer eller rådgivning.

Spørgsmål 7: Hvordan er det sammenlignet med traditionel busbane eller kabler?

A: Det reducerer energitab, forbedrer varmeafledningen og sparer plads, hvilket gør det mere effektivt og pålideligt end konventionel kabling.

Q8: Hvordan kan jeg købe eller forespørge?

A: Kontakt Fenghua Electric for at anmode om et tilbud, afgive en ordre eller diskutere projektkrav. Vi yder professionel support til alle henvendelser.
