Lodret Sandwich Busway

Produktpositionering: En effektiv krafttransmissionsløsning skræddersyet til vertikale strømfordelingsscenarier

Qingdao Fenghua Electric Vertical Sandwich Busway er en højstrøms strømfordelingsløsning, som er omhyggeligt udformet til scenarier som strømfordelingsskakter i højhuse og vertikal kraftoverførsel i industrianlæg. Ved at integrere en "sandwich" kompakt stabelstruktur med et design, der er optimeret til vertikal installation, opnår produktet adskillige gennembrud inden for pladsudnyttelse, kraftoverførselseffektivitet, sikkerhed og stabilitet, og etablerer sig som et førende valg til vertikal strømfordeling i moderne arkitektoniske og industrielle omgivelser.

Tekniske parametre

Kerneteknologier: Ydeevnegennembrud i vertikale miljøer

1. Tilpasset "Sandwich" stabelstruktur: Et kompakt design tilpasset til lodrette rum

Produktet anvender en "sandwich"-struktur med spaltefri, tæt stabling af trefasede ledere. Lederne er direkte isoleret fra hinanden ved hjælp af højtydende dielektriske materialer, hvilket helt eliminerer luftspalter mellem faserne. Specielt optimeret til vertikale installationsscenarier, er arrangementet af ledere og kabinetstrukturen blevet forfinet for at reducere den samlede volumen med over 30 % sammenlignet med traditionelle busbanesystemer. Dette design giver mulighed for en perfekt pasform i de begrænsede rum af kraftfordelingsaksler, hvilket muliggør maksimal strømbærende kapacitet inden for begrænsede lodrette kanaler^.

2. Kobberledere med høj renhed: Sikrer effektivitet i vertikal strømtransmission

T2-kvalitet elektrolytisk kobber med en renhed på ≥99,95% er valgt som ledermateriale. Ved 20°C er dens resistivitet så lav som 0,01777 Ω·mm²/m, og dens ledningsevne overstiger 98%. I vertikale strømtransmissionsscenarier minimerer denne lavmodstandskarakteristik effektivt spændingsfald over lange afstande, hvilket sikrer stabile forsyningsspændinger på tværs af hver etage i et højhus. Lederoverfladerne kan valgfrit behandles med tin- eller sølvbelægning for at øge korrosionsbestandigheden, hvilket sikrer, at lav kontaktmodstand opretholdes på lang sigt – selv i fugtige kraftfordelingsakselmiljøer – og derved eliminere potentielle overophedningsfarer.

3. Integreret vertikalt varmeafledningssystem: Løsning af udfordringen med temperaturstigning over lange afstande

For at løse problemet med varme, der har tendens til at akkumulere opad under lodret installation, anvender systemet en tre-trins lodret varmeafledningsvej: "Leder - Isoleringslag - Metalkabinet." Kabinettet er fremstillet af ekstruderet aluminium-magnesiumlegering, med integrerede langsgående varmeafledningsfinner på overfladen. Sammenlignet med standard stålskabe øger dette design varmeafledningsoverfladearealet med 35 % og øger den termiske ledningsevneeffektivitet fem gange. Ved en omgivelsestemperatur på 40°C forbliver temperaturstigningen af ​​tilslutningsklemmerne ≤60K, mens den for metalhuset forbliver ≤30K – tal langt under industristandarderne – og sikrer derved stabil drift under lodret kraftoverførsel over lange afstande.

4. Sikkerhedsdesign mod "skorstenseffekten": Etablering af en robust lodret brandbarriere

Den "sandwich" mellemrumsstruktur eliminerer fuldstændigt kontinuerlige luftkanaler; i tilfælde af brand forhindres varm luftstrøm i at sprede sig hurtigt opad gennem busvejssystemet. Dette udrydder effektivt "skorstenseffekten" ved kilden og har med succes bestået tests af autoritative nationale brandsikkerhedsagenturer. Ydermere fås en brandsikker variant som ekstraudstyr; ved at bruge et sammensat isoleringslag af glimmertape og keramificerende silikonegummi kan denne version opretholde strømforsyningen i over 180 minutter ved ekstreme temperaturer på 960°C og derved opfylde de strenge krav til brandsikkerhedskredsløb i højhuse.

Eksklusive funktioner til lodret installation

1. Modulært lodret forbindelsessystem

Systemet har fabrikspræfabrikerede standardenheder og anvender to-endede momentkontrollerede bolte og skivefjedre til tilslutninger på stedet. Dette design giver mulighed for en ±4 mm installationstolerancejustering, der effektivt imødekommer præcisionsafvigelser, der er iboende i vertikale installationer. Installationstid pr. segment er ≤10 minutter; sammenlignet med traditionel kabelføring er konstruktionseffektiviteten forbedret med over 60 %.

2. Layered Plug-in Design: Fleksibelt opfylder gulvspecifikke strømbehov

Aftagsudtag kan åbnes i enhver lodret position langs samleskinnekanalen. Aftapningsenhederne understøtter hot-plugging (indsættelse og fjernelse under strømførende forhold), hvilket sikrer en "jord-først, jord-sidst" forbindelsessekvens for fuldstændigt at eliminere risikoen for elektrisk lysbue. Hver etage kan fleksibelt konfigurere aftapningsenheder baseret på specifikke strømkrav uden behov for omledning af hele samleskinnesegmenter – perfekt imødekommende gulvlayoutjusteringer og kapacitetsudvidelsesbehov, der er typiske for højhuse.

3. Anti-drop og seismisk forstærkning

Systemet er specielt designet til vertikale installationsscenarier og er udstyret med dedikerede anti-fald beslag og seismiske forstærkningskomponenter, der er i stand til at modstå jordskælvspåvirkninger på størrelsesordenen 8, og derved sikre den strukturelle stabilitet af samleskinnekanalen under ekstreme driftsforhold. Beslagafstanden kan justeres fleksibelt efter krav til gulvhøjde: ≤3m for lige sektioner og ≤1,5m for hjørnesektioner.

Applikationsscenarier

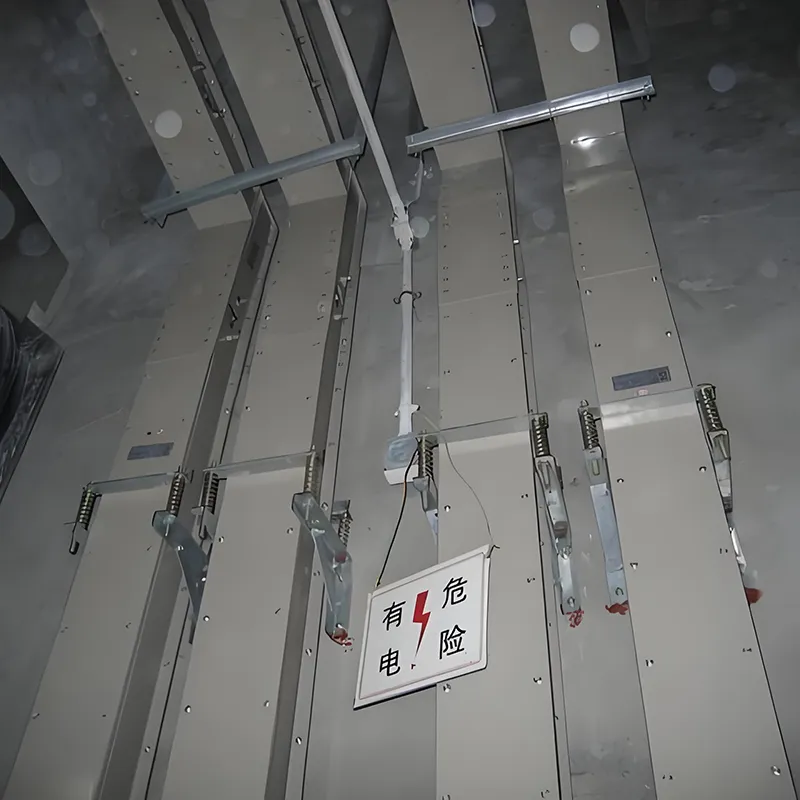

1. Højhuse bygnings kraftfordelingsskakter

Lodret ført inden for kraftfordelingsaksler tjener systemet som en erstatning for traditionelle kabler. For den samme nuværende kapacitet optager den kun en tredjedel af den plads, der kræves af kabler, hvilket effektivt løser det kritiske problem med begrænset plads i højhuse kraftfordelingsaksler. Dens fuldt lukkede struktur eliminerer farer såsom gnaverangreb og brandrisici og forbedrer derved den overordnede sikkerhed i bygningens strømdistributionssystem.

2. Vertikal kraftoverførsel i industrielle anlæg

Leverer lodret hovedstrømforsyning til storstilet udstyr og automatiserede produktionslinjer inden for industrianlæg med flere etager. Dens høje strømførende tæthed er ideel til koncentrerede udstyrslayouts, mens dens modulære udvidelsesmuligheder understøtter fleksible justeringer af produktionslinjer.

3. Specialiserede vertikale miljøer

Vandtætte støbeharpiksprodukter er velegnede til lodret kraftoverførsel i fugtige og korrosive miljøer - såsom underjordiske forsyningstunneller og jernbanetransitsystemer. Brandsikre produkter er anvendelige til vertikale energidistributionsscenarier med strenge brandsikkerhedskrav, såsom dem, der findes i den petrokemiske og atomkraftindustri.

Kundeværdi

Qingdao Fenghua Electric Appliance Manufacturing Co., Ltd. er beliggende i den smukke kystby Qingdao, inden for det nye vestkystområde. Virksomheden blev etableret i 2005 og er en førende producent med speciale i elektriske produkter, herunder kabelbakker, samleskinnesystemer og strømfordelingsskabe. Vores datterselskab, Qingdao Fenghua Electric Co., Ltd., fungerer i en komplementær rolle til vores moderselskab, og etablerer i fællesskab en omfattende produktmatrix, der spænder over hele spektret af strømdistributionsudstyr. I de seneste år har virksomheden fastholdt en fast forpligtelse til innovation og opnået bemærkelsesværdige resultater inden for energibesparelse og forbrugsreduktion. Flere af vores produkter – såsom selvlåsende kabelbakker og kobber-aluminium komposit buskanaler – har opnået markedsanerkendelse for deres høje merværdi og avancerede teknologiske indhold. Desuden besidder vi omfattende testrapporter og obligatoriske certificeringscertifikater, der dækker en bred vifte af buskanalspecifikationer, hvilket gør os i stand til fuldt ud at tilfredsstille vores kunders forskelligartede og mangefacetterede behov.

Ved at vælge Qingdao Fenghua Electric's Vertical Sandwich Busway får du fordel af:

• Pladsoptimering: Den lodrette pladsudnyttelse er tredoblet, hvilket gør den perfekt egnet til de begrænsede miljøer, der er typiske for kraftfordelingsaksler.

• Energieffektivitet: Med kobberledere med lav modstand og et strukturelt design med lav reaktans reducerer det strømfordelingstab med 10 % til 20 % årligt.

• Sikkerhed og pålidelighed: Med et anti-"skorstenseffekt"-design sammen med flere beskyttelseslag etableres en robust lodret brandbarriere.

• Fleksibel tilpasningsevne: Med en lagdelt plug-in-grænseflade og modulære installationsmuligheder imødekommer den fremtidige gulvlayoutjusteringer og krav til udstyrsudvidelse.

• Brand Assurance: Bakket op af 18 års specialiseret fremstillingsekspertise fra Qingdao Fenghua leverer vi omfattende eftersalgsservice og teknisk support.

FAQ

1. Hvad er en lodret sandwichbusway?

En vertikal sandwichbusway er et kompakt, højstrømsfordelingssystem med stablede kobberledere, designet til sikker og effektiv vertikal kraftoverførsel i højhuse og industriværksteder.

2.Hvad er strøm- og spændingsværdierne?

Fenghua Electric lodrette busbaner er klassificeret 250A–6300A og ≤690VAC, velegnet til forskellige lavspændings-højstrømsdistributionsapplikationer.

3. Hvilke materialer bruges til lederne?

Der anvendes højrent T2 elektrolytisk kobber, hvilket sikrer lavt tab, høj ledningsevne og langsigtet pålidelighed.

4.Hvilke beskyttelsesniveauer er tilgængelige?

Beskyttelse spænder fra IP54 til IP68, afhængigt af modellen, hvilket gør den velegnet til indendørs, udendørs og barske miljøer.

5. Kan busbanen bruges i brandudsatte områder?

Ja, den brandsikre model har isolering op til 180°C og kortslutningsudholdenhed designet til sikker drift under brandforhold.

6.Hvor højt kan det installeres lodret?

Lodret installation kan nå op til 200 meter, afhængigt af busbanetype og belastningskrav.

7. Er installationen nem?

Ja, det modulære design og den kompakte struktur tillader hurtig og bekvem installation, hvilket reducerer arbejds- og projekttid.

8. Hvor er det almindeligt anvendt?

Ideel til højhuse, industrielle værksteder, fabrikker, datacentre og andre vertikale højstrømsdistributionsscenarier.
